FSE-1075

軸用リテ、ヤードポンド法 ヘビーデューティ単巻、コンスタント セクション. Retaining Ring Standard, for 10.750" Shaft Diameter, 0.203" Groove Width

Customize Part

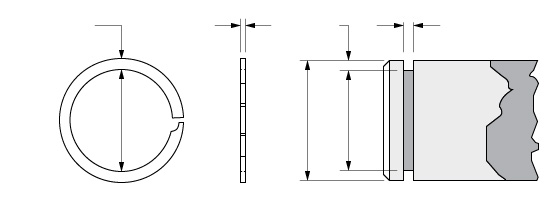

Illustration of an External Constant Section Ring with E-Type Ends

b

t

d

w

Ds

Dg

Di

Specifications
Part Number
FSE-1075
Ring Type
  • External (Shaft)
Ds: Shaft Diameter (in)
10.750
Dg: Groove Diameter (in)
10.436+.000/-.031
w: Groove Width (in)
0.203+007/-.000
Di: Free Inside Diameter (in)
10.329+.000/-.091
t: Ring Thickness (in)
0.192+/-.005
b: Ring Radial Wall (in)
0.500+/-.007
# of Turns
1
Crimp
No
Ring Shear (lb)
192065 (safety factor of 3)
Groove Yield (lb)
119300 (groove material yield strength of 45,000 psi and safety factor of 2)
Rotational Capacity
701 RPM
Please contact a Smalley Engineer to discuss rotational-dependent applications.
Standard Materials
Carbon Steel SAE 1060-1075, 302 Stainless Steel

Product Overview

FHEシリーズ コンスタント セクション リテーニング リングは単巻リングで、ヘビー デューティー用途向けに設計されています。
