Désignation des références

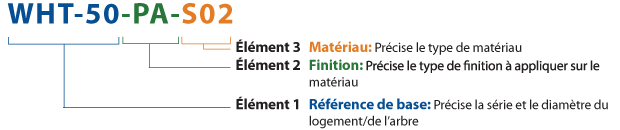

Utilisez les tableaux ci-dessous pour en savoir plus sur la désignation des références Smalley.
| Série anneaux d'arrêt | Interne | Externe |
|---|---|---|
| Charge légère | VH | VS |
| Charge légère* | VHM | VSM |
| Charge moyenne | WH | WS |
| Charge importante | WHT | WST |
| Charge forte | WHM | WSM |
| Anneau expansif | FHE | FSE |
| Hoopster | HH/HHU | HS |
| HHM*/HHMU* | HSM* | |
| Aéronautique* | EH | ES |
| Série DIN | DNH | DNS |
| Anneau expansif* | FH | FS |
| WaveRing | WHW | WSW |
| * Série métrique | ||
| Série ressorts ondulés | Préfixe |
|---|---|
| Ouvert, Overlap 1 tour | SSR |
| Précharge de roulement* | SSB |
| Étroit 1 tour | SSR-N |
| Rondelle | SSRS |
| Crête-à-Crête | C |
| Crête-à-Crête* | CM |
| Crête-à-Crête à extrémités plates | CS |
| Crête-à-Crête à extrémités plates* | CMS |
| WAVO | RW |
| * Série métrique | |
| Finition standard | Désignation |
|---|---|
| Bain d'huile | Aucune (standard pour acier au carbone) |
| Dégraissage vapeur et nettoyage ultrasons | Aucune (standard pour acier inoxydable) |
| Finition spéciale | Désignation |
| Passivation | PA |
| Oxydation noire | BA |
| Phosphatation | PS |
| Cadmiage | CD |
| Ébavurage vibratoire | DV |
| Voir la page Finitions pour de plus amples informations. | |
| Matériau standard | Désignation |
|---|---|
| Acier au carbone SAE 1070-1090 | Aucune |
| Acier inoxydable 302 (anneaux d'arrêt) | S02 |
| Acier inoxydable 316 (anneaux d'arrêt) | S16 |
| Acier inoxydable 17/7 PH CH900 (ressorts ondulés) | S17 |
| Matériau spécial | Désignation |
| Inconel X-750 | INX |
| A286 | A86 |
| Cuivre au béryllium | BEC |
| Bronze au phosphore | PHB |
| Elgiloy | LGY |
| Voir le tableau Matériau pour de plus amples informations. | |
