Anwendungsbeispiele für Sicherungsringe
Ingenieure aus so verschiedenen Bereichen wie Raumfahrt, Automobilindustrie, Medizintechnik, Landwirtschaft oder Petrochemie verwenden Smalley Ringe, die exakt auf ihre Bedürfnisse ausgelegt sind. Hier zeigen wir Ihnen einige der beliebtesten Anwendungen von Smalley Spirolox Sicherungsringen, Schappringen und Hoopsters. Die flexible Organisation unserer Produktion macht es möglich eine Feder, die genau Ihren Anforderungen entspricht, zu fertigen. Ein Smalley Ingenieur wird Sie gerne unterstützen, wenn es darum geht den idealen Ring für Ihre Anwendung zu entwerfen.

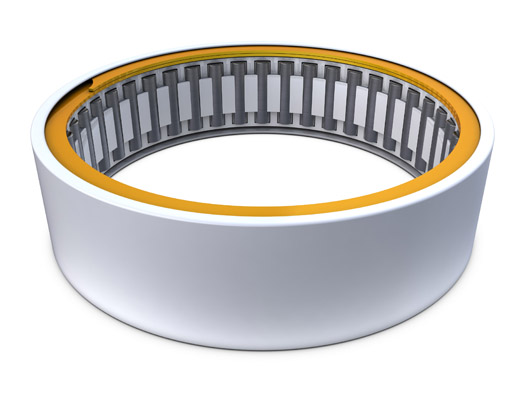

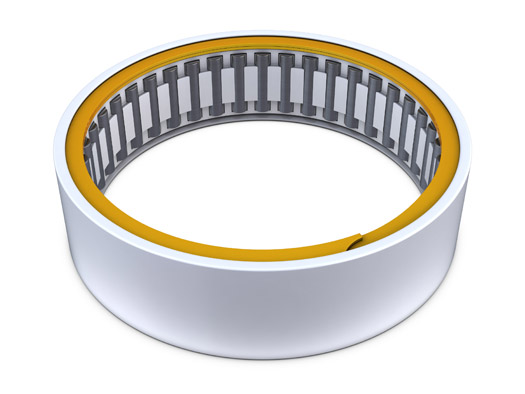

Nadellager
Speziell für die Bewegung in einer geringen Nuttiefe entwickelt, sichert dieser Spirolox® Sicherungsring den Nadellagerkäfig innerhalb des Gehäuses und ersetzt dabei die zuvor unzuverlässige Walzprofilierung des Gehäuses.

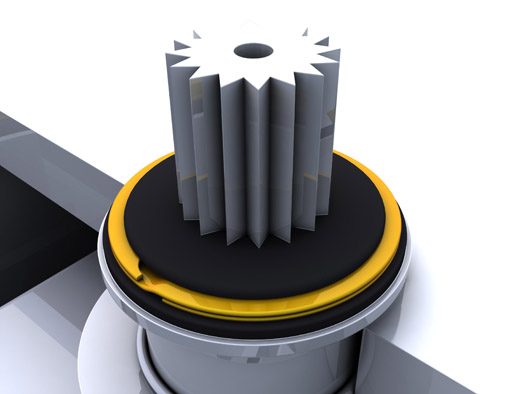

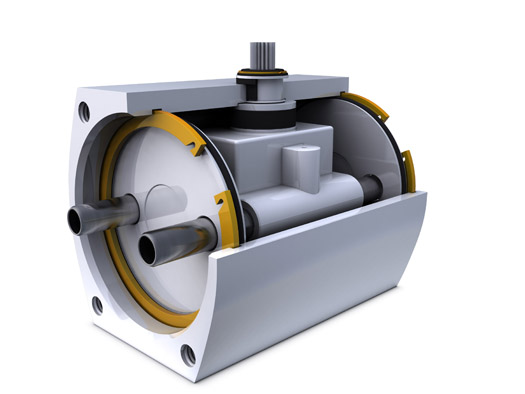

Stellventil
Es wurde ein Smalley Schnappring ausgewählt, um hohe, stoßartige Axialbelastungen aufnehmen zu können. Die Ringe weisen spezielle Entfernungskerben auf, die einen einfachen Ein- und Ausbau mit einem geeigneten Werkzeug ermöglichen. Sie sind für eine hohe Lastaufnahme konzipiert.

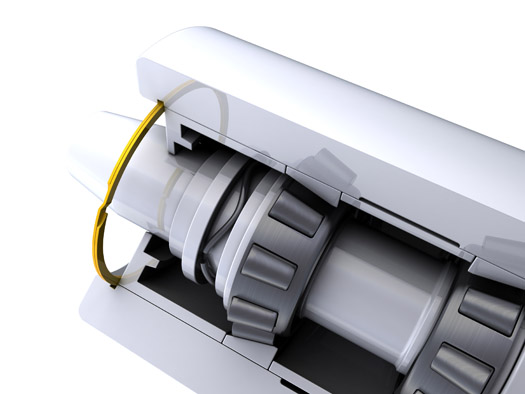

Axialkolbenpumpe
Das Lager und die Spindel der Axialkolbenpumpe werden durch einen Spirolox® Sicherungsring im Gehäuse fixiert. Mit den Entfernungskerben kann die Einheit schnell für Reparaturen oder Modifikationen demontiert werden.

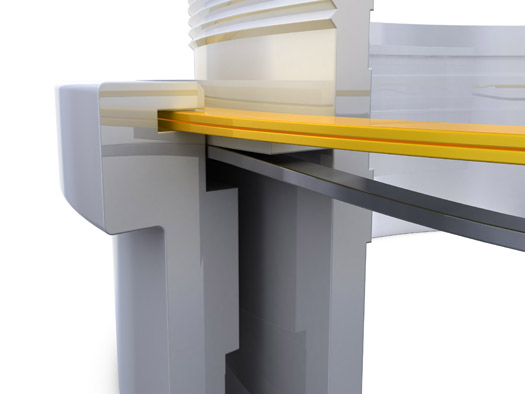

Elektrische Kupplung
Mit einer Kombination aus Spirolox® Sicherungsringen und Wellenfedern können die Komponenten der elektrischen Kupplung sich unabhängig voneinander drehen.

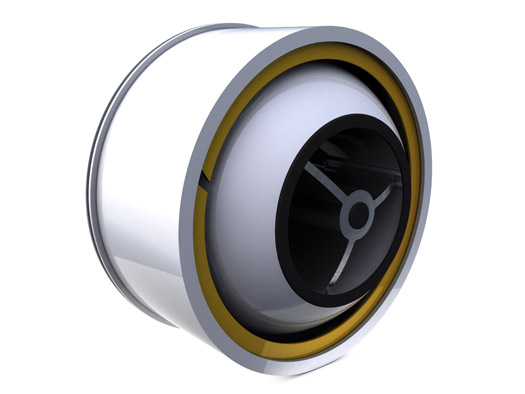

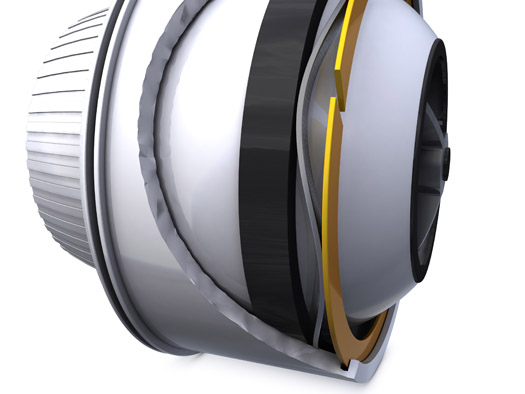

Luftdüse
Der einlagige Sicherungsring der leichten Serie passt genau in die Nut des Plastikgehäuses der Luftdüse. Die Ringenden nähern sich beim Einbau so stark aneinander an, dass eine fast komplette 360 Grad Auflagefläche gewährleistet ist.

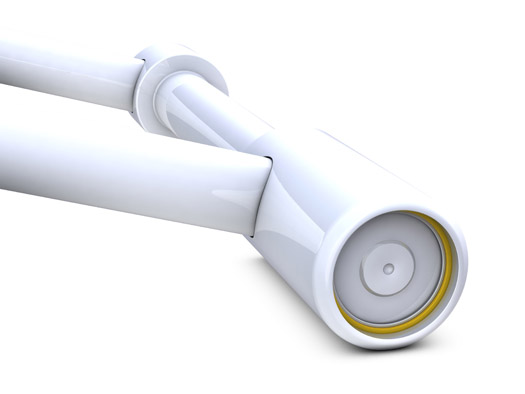

Fahrradschloss
Ein Ring mit umgekehrten Entfernungskerben kann nicht mehr ausgebaut werden und ist dennoch einfach einzubauen. Der große Querschnitt der Spirolox® Sicherungsringe erhöht zusätzlich den Widerstand gegen ein gewaltsames Aufbrechen des Schlosses.
Planetengetriebe
Ein zweilagiger Flachdraht-Sicherungsring arbeitet als Wellensicherung. Dadurch werden die Zahnräder auf den Wellen gesichert, sobald das Getriebe rotiert. Der Sicherungsring sitzt in einer Standard-Gehäusenut.
Hüftprothese
Für medizinische Anwendungen stehen Standardmaterialien wie AISI 316 Edelstahl zur Verfügung. Sonderanfertigungen sind auch in speziellen Materialien wie Titan erhältlich.

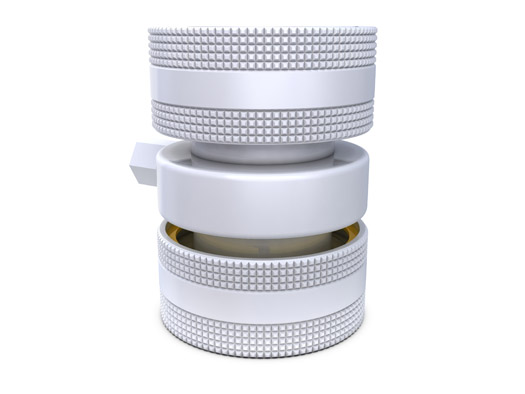

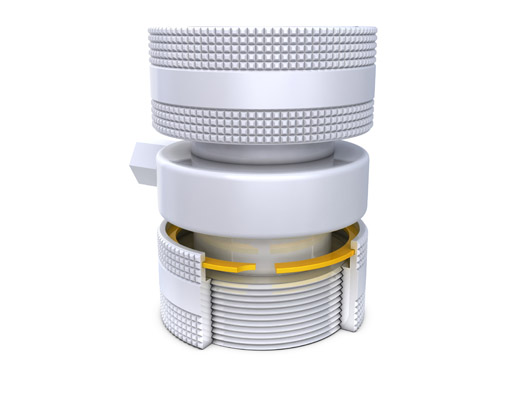

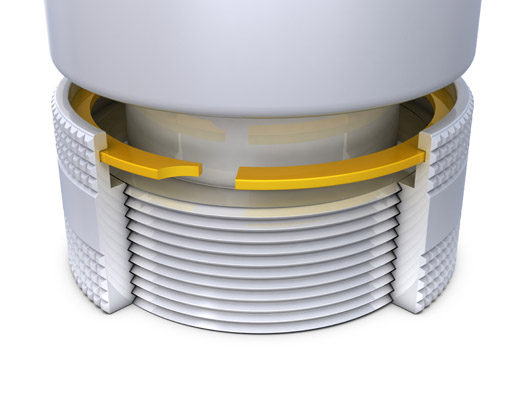

Schlauch-Fitting
Um die Verschlusskappe auf der Schraubverbindung zu halten, wird ein Flachdraht-Sicherungsring mit einer Windung in eine schmale Nut in der Kappe gelegt. Die spezielle Ausführung der Flachdrahtkanten mit scharfen Ecken gewährleistet einen sicheren Sitz des Ringes in der Nut der dünnwandigen Kappe.

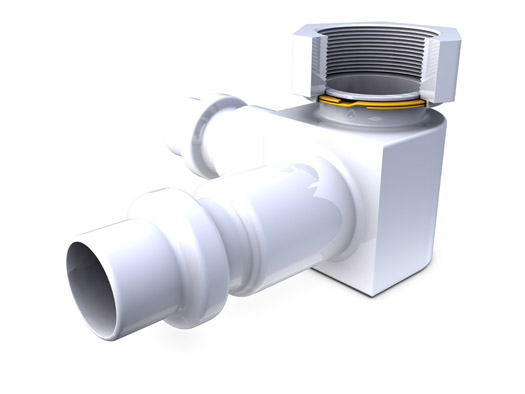

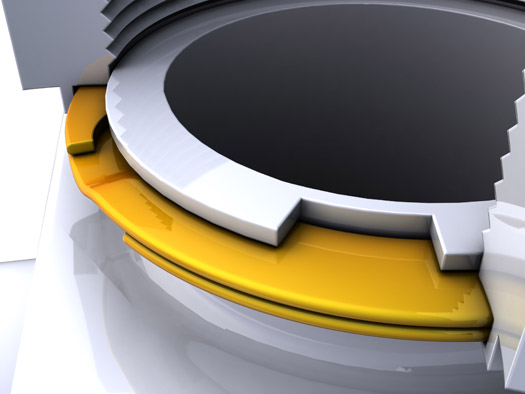

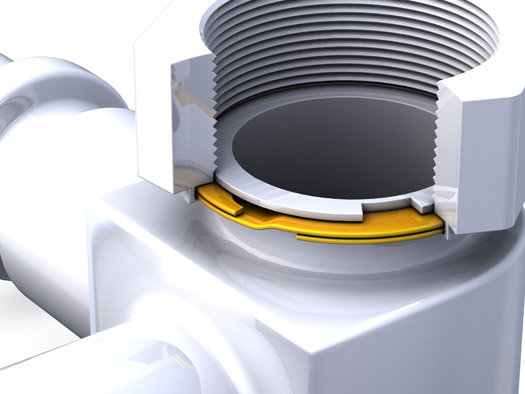

Pneumatik-Fitting
Ein spiraler Sicherungsring mit zwei Windungen sitzt in den Nuten der zu verbindenden Bauteile und gewährleistet durch einen 360 ° geschlossenen Umfang eine dauerhaft formschlüssige Verbindung. Da der Ring sowohl in der Welle als auch in der Bohrung installiert wird , sprechen wir hier von einem ID/OD Lock. Durch diese Konstruktion werden die zwei Komponenten zusammengehalten und können sich dennoch unabhängig voneinander drehen.

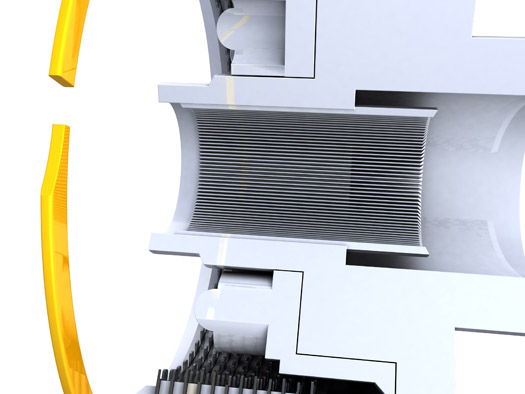

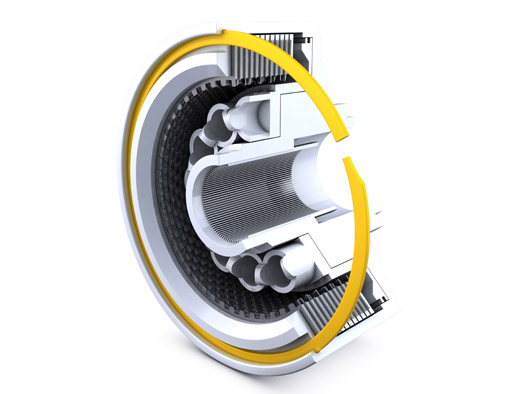

Pneumatische Kupplung
Die inneren Bestandteile dieser Kupplung werden durch einen Smalley Schnappring positioniert. Aufgrund von häufig notwendigen Wartungsintervallen im Feldeinsatz wird der Schnappring wegen seiner einfachen Demontage als ideale Lösung eingesetzt.

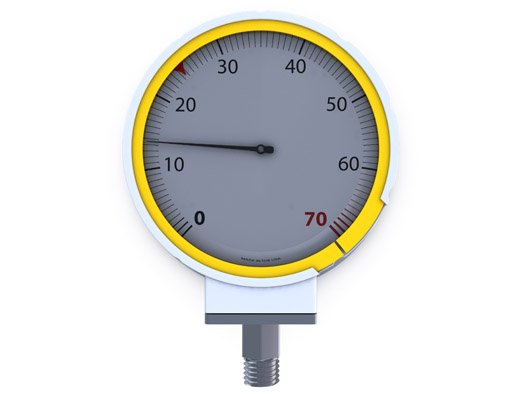

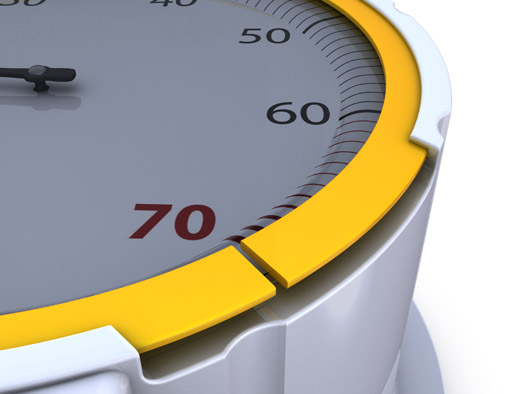

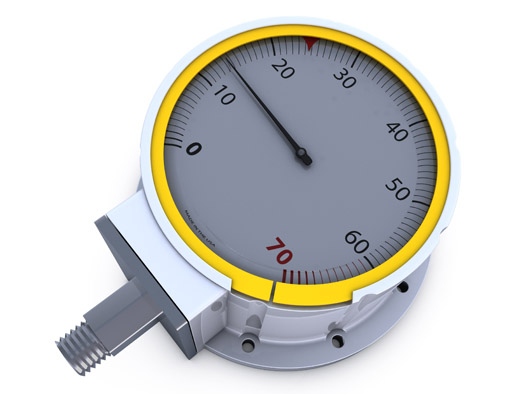

Manometer
Ein einlagiger Flachdraht-Sicherungsring sitzt in einer schmalen Nut und gewährleistet einen leichten Druck auf die Glaslinse des Druckmessers. Durch das besondere Design des Sprirolox Sicherungsringes wird der Druck optimal über den gesamten Umfang verteilt, sodass kein Bruch der Linse zu erwarten ist.

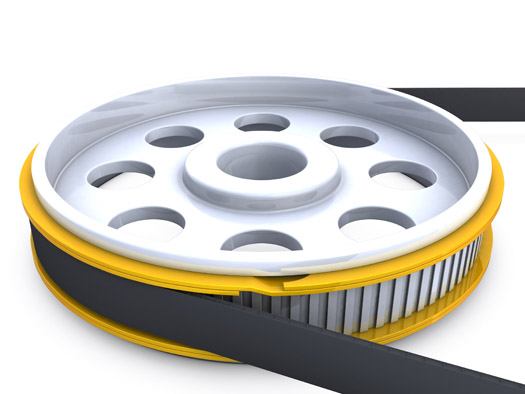

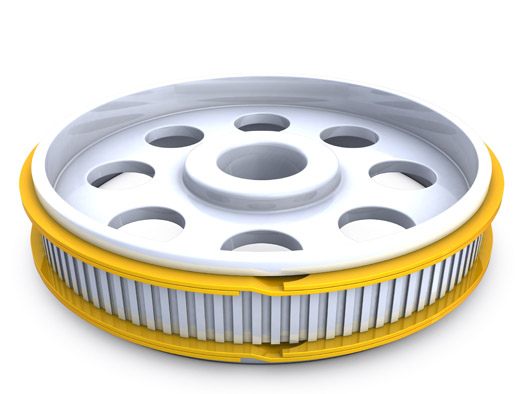

Riemenscheibe
Zwei Spirolox® Sicherungsringe bieten 360-Grad-Seitenwände an beiden Seiten der Steuerriemenscheibe. Durch dieses Design sind keine zusätzlichen Seitenwände mehr nötig, die sonst sehr aufwändig zu fertigen sind. Mit den Entfernungskerben können die Ringe schnell für einen einfachen Austausch des Riemens ausgebaut werden.

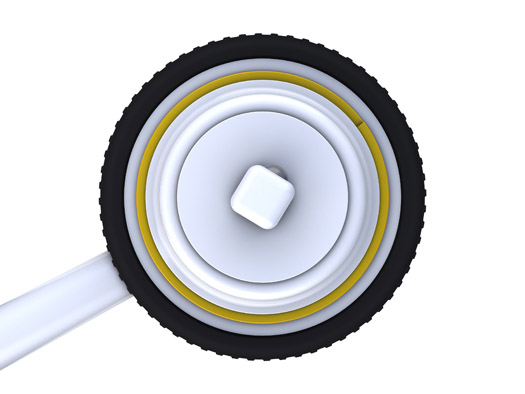

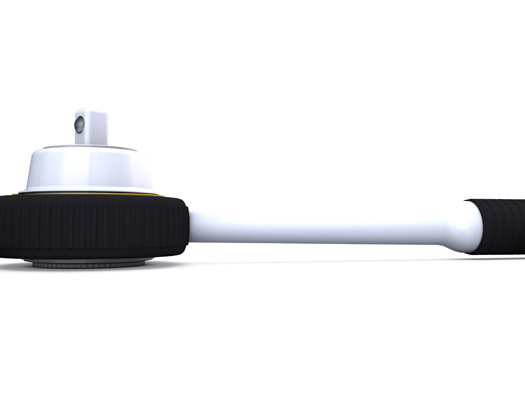

Ratsche
Dieser eineinhalb-lagige Spirolox® Sicherungsring sichert die internen mechanischen Komponenten der Ratsche. Durch die zusätzliche halbe Lage ergibt sich eine zusätzliche Kraft, die verhindert, dass sich der Ring verschiebt, sollte die Ratsche einmal herunterfallen.

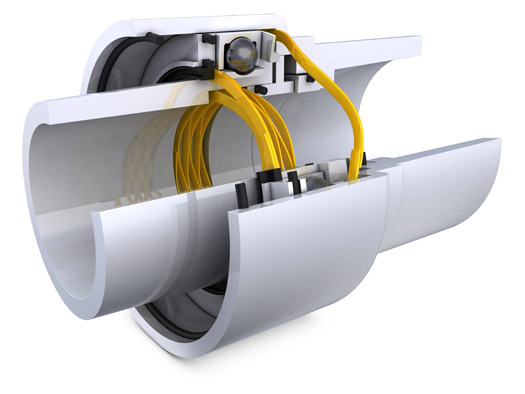

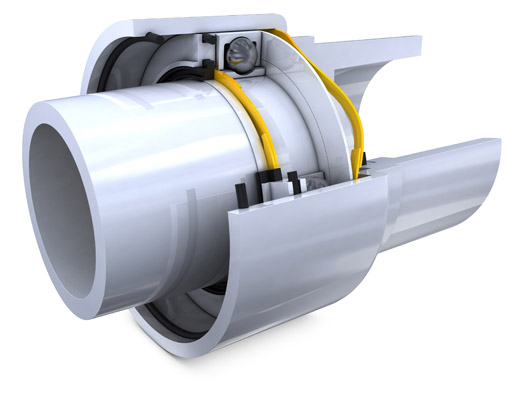

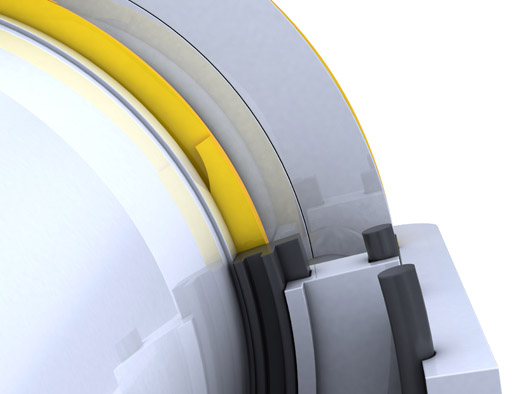

Drehdurchführung
Der einheitliche Querschnitt der Spirolox® Sicherungsringe erlaubt einen Einbau in der Baugruppe, ohne die Gegenstücke in der Baugruppe zu behindern. Der Ring leitet die auf die gesamte Baugruppe einwirkende Kraft über den Lagerkäfig an die Wellenfeder weiter. Dadurch erhält die Drehdurchführung mehr Flexibilität und Stabilität.

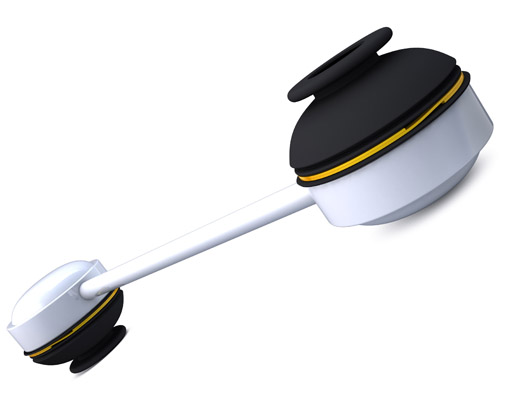

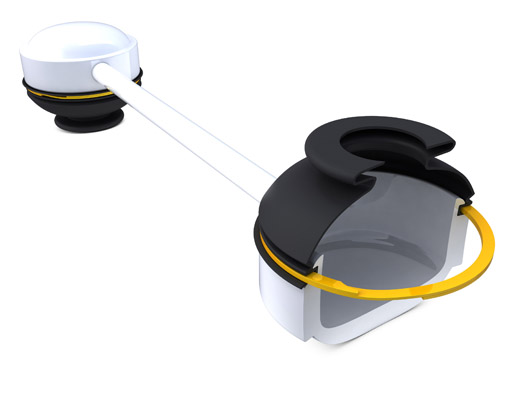

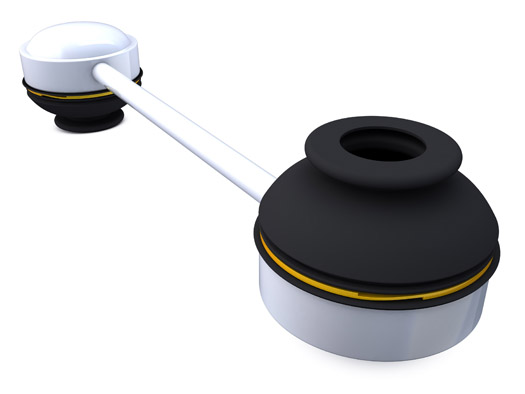

Gummitülle
Ein zweilagiger Spirolox® Sicherungsring klemmt die Gummitülle in die Nut und schafft so eine nahezu perfekte Dichtung für Flüssigkeiten. Der Sicherungsring wurde entgratet, damit er den Gummi nicht beschädigt.

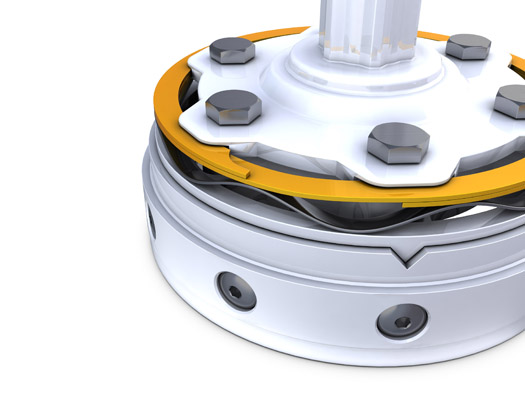

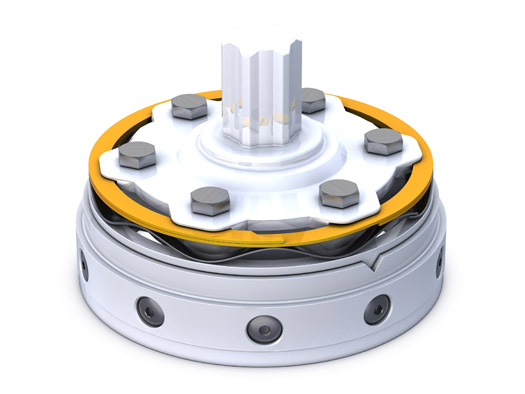

Rutschkupplung
In dieser Anwendung bietet der Spirolox® Sicherungsring eine widerstandsfähige Auflagefläche für die Wellenfeder. Bei Bedarf kann der Ring unkompliziert ausgetauscht werden. Wenn das Drehmoment der Kupplung die Kraft der Wellenfeder übersteigt, beginnen die beiden Hauptkomponenten, sich unabhängig voneinander zu drehen und einen Rutschmechanismus in Gang zu setzen. Sobald das Drehmoment geringer wird und einen bestimmten Grenzwert unterschreitet, sperren die Kerben erneut die Einheit, um die Kraft von einem Ende zum anderen zu übertragen.

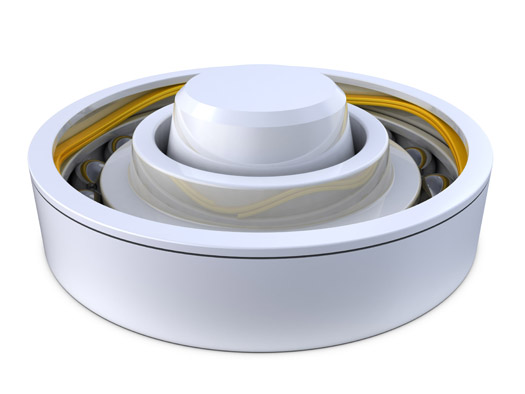

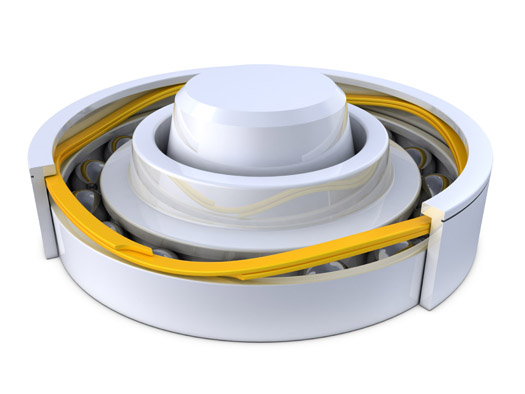

Lagervorspannung mit einem Wellenring
Dieser Sicherungsring mit der zusätzlich eingebrachten axialen Wellenform hält die Baugruppe zusammen und spannt den Lagerkäfig vor. Das reduziert die Vibrationen, die durch hohe Drehgeschwindigkeiten ausgelöst werden.
