Einlagig

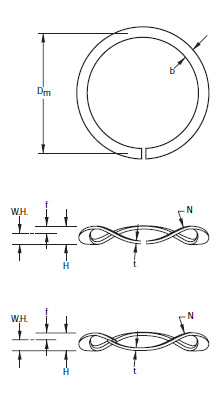

Einlagige Wellenfedern mit Spalt und mit überlappenden Enden

• Hohe bis mittlere Kraft
• Niedrige bis mittlere Federkonstante
• Kurzer Federweg
• Präzise Federkraft-/Federweg-Charakteristiken

Einlagige Wellenfedern sind die einfachsten und am häufigsten verwendeten Wellenfedern. Aufgrund ihrer niedrigeren Kosten und der einfachen Konstruktion kommen sie in einer Vielzahl unterschiedlicher Federanwendungen zum Einsatz.

Einlagige Wellenfedern bieten Konstrukteuren die größte Flexibilität. Ihrer Konstruktion sind nur wenige Grenzen gesetzt. Sie werden für die Mehrzahl der Anwendungen mit engem radialen und axialen Bauraum verwendet.

Gleichungen

Nomenklatur

b = Radiale Drahtbreite, in. [(AD - ID)÷2]
Dm = Mittlerer Durchmesser, in. [(AD + ID)÷2]
E = Elastizitätsmodul (psi)
f = Federweg (in.)
H = Freie Höhe (in.)
ID = Innendurchmesser (in.)
K = Faktor bei mehreren Wellen
L = Lineare Gesamtlänge (in.)
N = Anzahl der Wellen (pro Lage)
AD = Außendurchmesser (in.)
P = Federkraft (lb.)
S = Belastung im Betrieb (psi)
t = Stärke des Materials (in.)
AH = Arbeitshöhe (in.) [H-F]
Z = Anzahl der Lagen
